吊裝鏈條規格及尺寸

作者：辰力小編????來源：辰力鋼板起重鉗官網???發布時間：2023-12-12 11:49:32????瀏覽量：1

辰力集團生產的吊裝鏈條一般常用的等級為G80級也稱為T8級，也有更高強度需求的G100級，包括礦用鏈條需要的強度和耐磨性也更高。以下針對常用的80級吊裝鏈條，對規格及尺寸進行介紹：

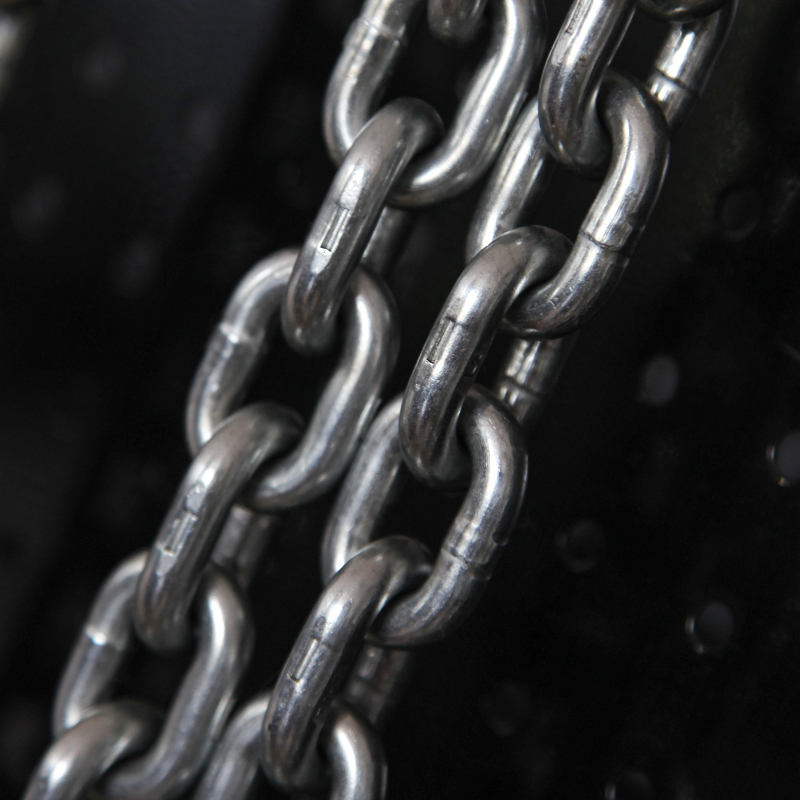

鍍鋅起重鏈條

G80鏈條規格尺寸：

規格 Size dxp (mm)	最小內寬 Inside min. (a)	最大外寬 Outside max. (b)	單位長度約 Approx Weight (kg/m)	極限工作載荷 Working Load Limit (t)	試驗負荷 Test Load (kN)	最小破斷負荷 Breaking Load min. (kN)
Φ3.2x9	3.8	10.9	0.22	0.3	8.1	12.9
Φ4x12	4.8	13.6	0.34	0.5	12.5	20
Φ5x15	6	17.0	0.53	0.8	19.6	31.4
Φ6x18	7.2	20.4	0.77	1.1	28	45.2
Φ6.3x19	7.6	21.4	0.88	1.3	31.3	50
ф7.1x21	8.4	23.8	1.07	1.6	39.6	63.3
Φ8x24	9.6	27.2	1.36	2	50.3	80.4
Φ9x27	10.8	30.6	1.77	2.5	63.6	102
Φ10x30	12	34	2.15	3.2	78.5	126
Φ11x33	13.2	37.4	2.6	3.8	95	152
Φ12x36	14.4	40.8	3.05	4.6	113	181
Φ13x39	15.6	44.5	3.7	5.3	133	212
Φ14x42	16.8	47.6	4.3	6	154	246
Φ16x48	24	58	5.6	8	201	322
Φ18x54	27	66	7	10	254	407
Φ19x57	28	69	8	11.6	283	453
Φ20x60	30	73	8.7	12.5	314	503
Φ22x66	33	80	10.5	15	380	608
Φ24x72	31.2	88.8	12.8	18.4	452	723
Φ26x78	33.8	96.2	15.2	21.2	531	849
Φ26x92	33.8	96.2	14	21.2	531	849
Φ28x84	36.4	104	17.6	25	616	985
Φ28x106	36.4	104	15.8	25	616	985
Φ30x108	39	111	18.6	28.8	706	1130
Φ32x96	41.6	118	23	31.5	804	1290
Φ32x116	41.6	118	21.1	31.5	804	1290

*更多鏈條規格參數可咨詢我們

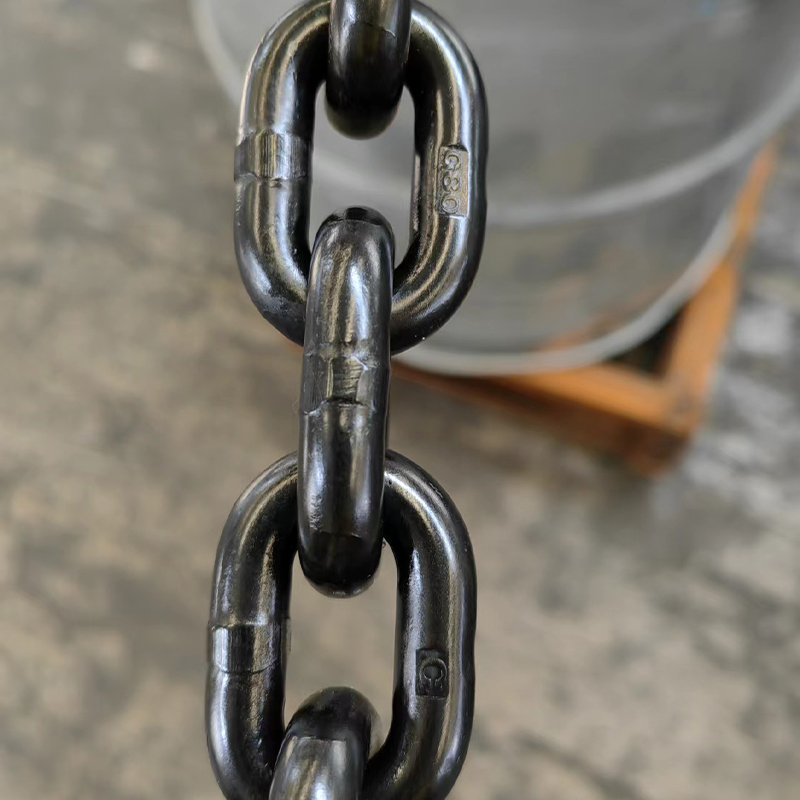

T8級起重鏈條

該起重鏈條采用錳鋼材質制成，可以做拋光、鍍鋅、發黑、電泳、達克羅等多種不同的表面處理，4倍安全系數，可以用于起重葫蘆和成套索具上。作為鏈條索具使用時，可以搭配不同的配件，比如雙環扣、吊環、吊鉤、卸扣等，選擇時應該看好額定載荷，避免使用超載。

另外，EN818是起重鏈條的一個歐洲標準，guo標采用的是GB-T20947（葫蘆鏈）GB-T24816（索具鏈），礦用鏈條標準是GB-T12718 。
