PDK層疊鋼板起重鉗使用、維護保養要求

作者：辰力小編????來源：辰力鋼板起重鉗官網???發布時間：2020-05-28 08:55:29????瀏覽量：243

1 PDK層疊鋼板起重鉗產品性能特點

1.1 PDK層疊鋼板起重鉗（以下簡稱PDK鉗）必須與橫梁配套使用，其開口度可根據鋼板厚度進行調節，可以吊運多層鋼板。

1.2 PDK鉗試驗載荷為2倍極限工作載荷，破斷載荷為4倍極限工作載荷。

1.3 本PDK鉗適用于單層或多層鋼板的水平吊裝。

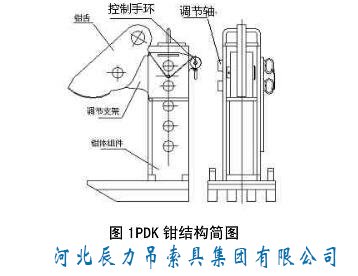

2 PDK鉗結構簡圖見圖1

3 吊裝形式

3.1 PDK鉗的基本使用方法如圖2所示，通過橫梁連接，組成兩隊PDK鉗。特別提示：PDK鉗的安全工作載荷是指一對（兩只）PDK鉗的載荷；起吊鋼板厚度是指PDK鉗安全起吊鋼板的厚度范圍，PDK鉗的實際開口度應大于鋼板的厚度。吊裝前必須首先檢查鋼板的重量和板厚是否與PDK鉗匹配。頂部夾角α不得大于120°，一般控制在90°以內，所有鋼絲繩的適用方向與橫梁左右垂直。

3.2 當兩鋼絲繩的頂部夾角大于60°時（因額載規定是在60°時），允許的起重載荷應按三角函數折減。允許***大起重量=額載×折合系數。（折合系數見表1）

表1 折合系數
頂部夾角α	（0-60）°	70°	80°	90°
折合系數	1	0.9	0.8	0.7

4 使用方法和注意事項

4.1 首先根據鋼板重量及鋼板的厚度選擇合適的PDK鉗，并根據鋼板的厚度把調節到合適的位置。調節架調好后，應注意旋轉調節軸，以防止調節軸抽拖發生意外。

4.2 如結構示意圖所示，順時針旋轉控制手環，可把鉗舌打開，松手后并保持打開狀態。這時可把鋼板鉗裝入PDK鉗，再逆時針旋轉控制手環，鉗舌可復位而壓在鋼板上。

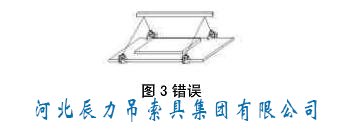

4.3 如圖3所示，不允許在被吊鋼板的上面疊加小塊鋼板。
